راهنمای جامع الکتروموتور سه‌فاز: انتخاب، جریان، کابل، راه‌اندازی و حفاظت (با جدول)
الکتروموتور سه فاز، پاسخ کوتاه: برای هر موتور سه‌فاز، ابتدا پلاک را بخوانید (توان، ولتاژ ستاره و مثلث، جریان)، سپس کابل را طوری انتخاب کنید که جریان مجازش دست‌کم ۱٫۲۵ برابر جریان موتور باشد، کلید حرارتی یا بیمتال را روی جریان پلاک تنظیم کنید و روش راه‌اندازی (مستقیم، ستاره-مثلث، سافت استارتر یا اینورتر) را بر اساس توان، نوع بار و ظرفیت شبکه برگزینید.

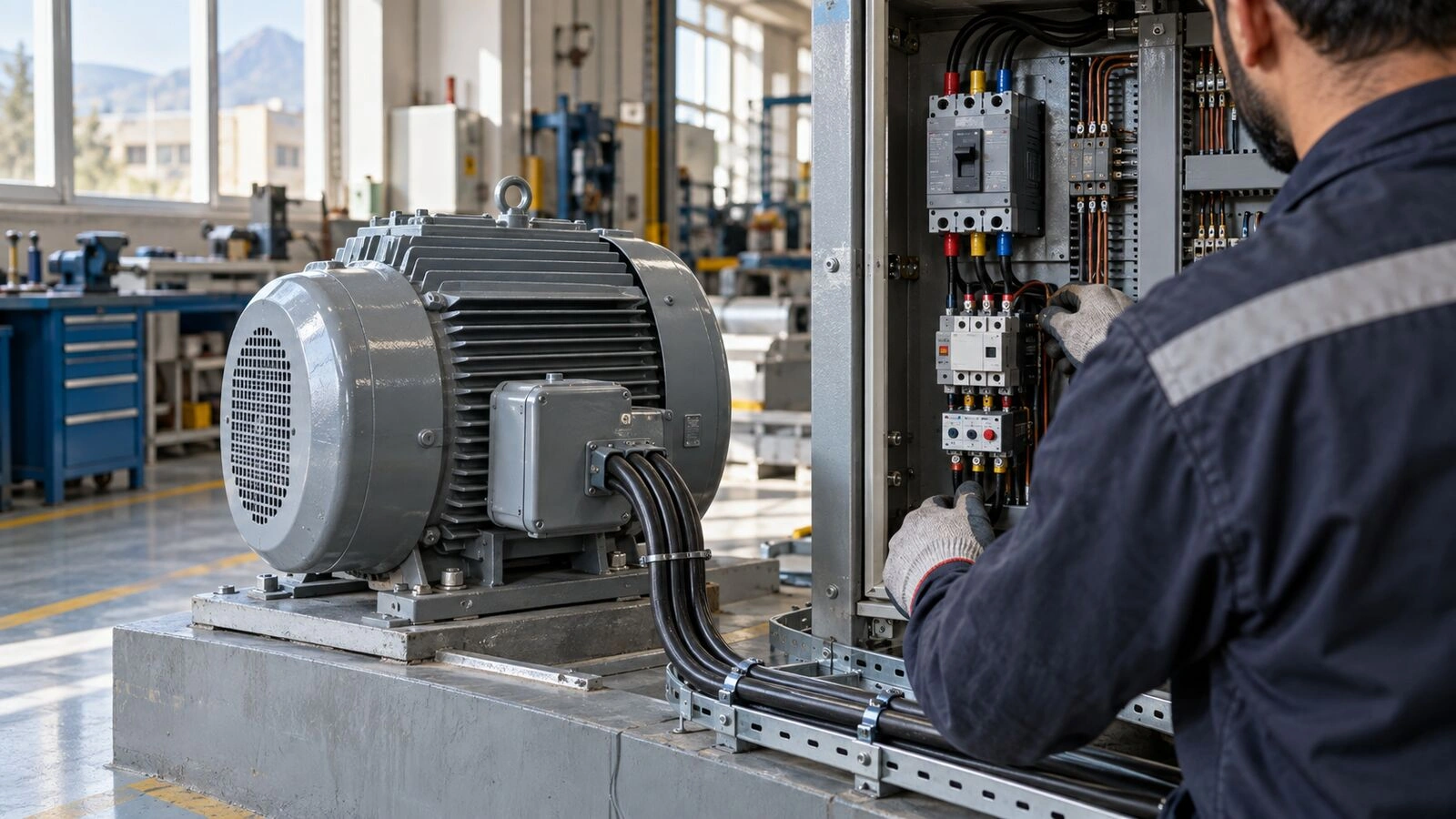

الکتروموتور سه‌فاز قلب کارگاه‌ها، کارخانه‌ها، موتورخانه‌ها و چاه‌هاست. خرابی آن معمولاً از خود موتور نیست؛ از کابل کم‌سایز، تنظیم نادرست بیمتال، روش راه‌اندازی نامناسب یا کیفیت برق است. این راهنما همهٔ تصمیم‌های برقی یک موتور را به ترتیب کار مرور میکند: از خواندن پلاک تا انتخاب کابل و کلید، راه‌اندازی، حفاظت و نگهداری. برای جزئیات انتخاب کلیدها، راهنمای کلید تابلو برق و برای سطح مقطع کابل، راهنمای سطح مقطع کابل را هم ببینید.
آنچه در این راهنما می‌خوانید
- پلاک موتور: پنج عدد مهم
- جدول جریان موتورهای سه‌فاز
- انتخاب کابل موتور
- روش راه‌اندازی
- کلید، کنتاکتور و بیمتال
- حفاظت‌های تکمیلی
- موتور با اینورتر
- مثال کامل: پمپ ۱۵ کیلووات
- عیب‌یابی سریع
- نگهداری
۱. پلاک موتور: پنج عدد مهم
| روی پلاک | معنی | کجا به کار می‌آید |
|---|---|---|
| P (kW) | توان مکانیکی خروجی روی محور | انتخاب موتور برای بار، نه محاسبهٔ جریان |
| U (V) و Δ/Y | ولتاژ هر اتصال، مثلاً ۲۳۰/۴۰۰ یا ۴۰۰/۶۹۰ | نوع اتصال و امکان ستاره-مثلث |
| I (A) | جریان نامی در هر ولتاژ | تنظیم بیمتال و کلید حرارتی، انتخاب کابل |
| cos φ و η یا کلاس IE | ضریب توان و بازده | محاسبهٔ جریان و خازن، هزینهٔ برق |
| IP و کلاس عایق | حفاظت بدنه و دمای مجاز سیم‌پیچ | محیط نصب |
نکتهٔ مهم: موتوری که برای ستاره-مثلث در شبکهٔ ۴۰۰ ولت مناسب است باید در اتصال مثلث ۴۰۰ ولت بخورد؛ یعنی پلاک ۴۰۰/۶۹۰ ولت. موتور ۲۳۰/۴۰۰ ولت در شبکهٔ ۴۰۰ ولت فقط ستاره کار میکند و ستاره-مثلث برای آن قابل استفاده نیست.

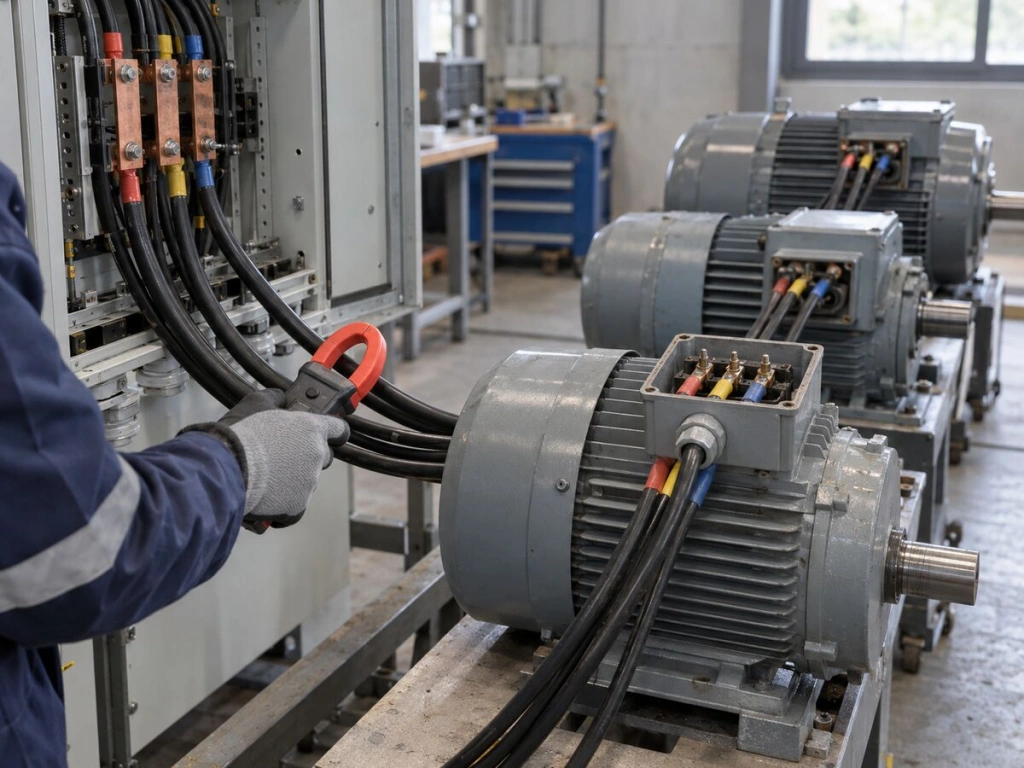

۲. جدول جریان موتورهای سه‌فاز
عددهای زیر جریان تقریبی موتورهای چهار قطب (حدود ۱۵۰۰ دور) در ۳۸۰ تا ۴۰۰ ولت است. موتورهای دو قطب کمی کمتر و موتورهای شش و هشت قطب بیشتر جریان می‌کشند. همیشه پلاک موتور خودتان ملاک است.
| توان (kW) | اسب بخار تقریبی | جریان نامی تقریبی (A) | جریان راه‌اندازی مستقیم (۶ تا ۷ برابر) |
|---|---|---|---|
| ۰٫۷۵ | ۱ | ۲ | ۱۲–۱۴ |
| ۱٫۵ | ۲ | ۳٫۵ | ۲۱–۲۵ |
| ۲٫۲ | ۳ | ۵ | ۳۰–۳۵ |
| ۴ | ۵٫۵ | ۸٫۵ | ۵۱–۶۰ |
| ۵٫۵ | ۷٫۵ | ۱۱٫۵ | ۶۹–۸۰ |
| ۷٫۵ | ۱۰ | ۱۵٫۵ | ۹۳–۱۰۹ |
| ۱۱ | ۱۵ | ۲۲ | ۱۳۲–۱۵۴ |
| ۱۵ | ۲۰ | ۲۹ | ۱۷۴–۲۰۳ |
| ۲۲ | ۳۰ | ۴۲ | ۲۵۲–۲۹۴ |
| ۳۰ | ۴۰ | ۵۷ | ۳۴۲–۳۹۹ |
| ۴۵ | ۶۰ | ۸۴ | ۵۰۴–۵۸۸ |
| ۵۵ | ۷۵ | ۱۰۲ | ۶۱۲–۷۱۴ |
| ۷۵ | ۱۰۰ | ۱۳۸ | ۸۲۸–۹۶۶ |
| ۹۰ | ۱۲۵ | ۱۶۵ | ۹۹۰–۱۱۵۵ |
| ۱۱۰ | ۱۵۰ | ۲۰۰ | ۱۲۰۰–۱۴۰۰ |
فرمول: I = P × ۱۰۰۰ ÷ (۱٫۷۳ × U × cos φ × η). مثال برای ۱۵ کیلووات با cos φ = ۰٫۸۵ و بازده ۰٫۹۲ در ۳۸۰ ولت: ۱۵۰۰۰ ÷ (۱٫۷۳ × ۳۸۰ × ۰٫۸۵ × ۰٫۹۲) ≈ ۲۹ آمپر.
۳. انتخاب کابل موتور
سه شرط باید هم‌زمان برقرار باشد:
- جریان مجاز: جریان مجاز کابل پس از ضریب‌های دما و گروه‌بندی، بیشتر از جریان نامی موتور (با حاشیه، معمولاً ۱٫۲۵ برابر).
- افت ولتاژ: در کار عادی حداکثر حدود ۳ تا ۵ درصد؛ هنگام راه‌اندازی مستقیم افت چند برابر میشود و برای کابل‌های بلند تعیین‌کننده است.
- هماهنگی با حفاظت: کلید باید در اتصال کوتاه انتهای کابل در زمان کافی قطع کند.
| موتور (kW) | کابل مسی چهار رشته (مسیر تا حدود ۵۰ متر، روی سینی، ۳۰ درجه) |
|---|---|
| تا ۴ | ۴×۲٫۵ |
| ۵٫۵ و ۷٫۵ | ۴×۲٫۵ تا ۴×۴ |
| ۱۱ | ۴×۴ تا ۴×۶ |
| ۱۵ | ۴×۶ تا ۴×۱۰ |
| ۲۲ | ۴×۱۰ تا ۴×۱۶ |
| ۳۰ | ۴×۱۶ تا ۴×۲۵ |
| ۴۵ | ۴×۲۵ تا ۴×۳۵ |
| ۵۵ | ۴×۳۵ تا ۴×۵۰ |
| ۷۵ | ۴×۵۰ تا ۴×۷۰ |
عدد بزرگ‌تر برای دمای بالا، کابل‌های گروهی، کانال بسته یا مسیر طولانی است. برای مسیر بیش از ۵۰ متر افت ولتاژ را حساب کنید: ΔU = ۱٫۷۳ × L × I × cos φ × ρ ÷ S (ρ مس ≈ ۰٫۰۲۲۵). کابل چهار رشته (سه فاز + ارت) برای موتور کافی است، چون موتور سه‌فاز نول لازم ندارد؛ برای موتور با اینورتر کابل شیلددار متقارن توصیه میشود.

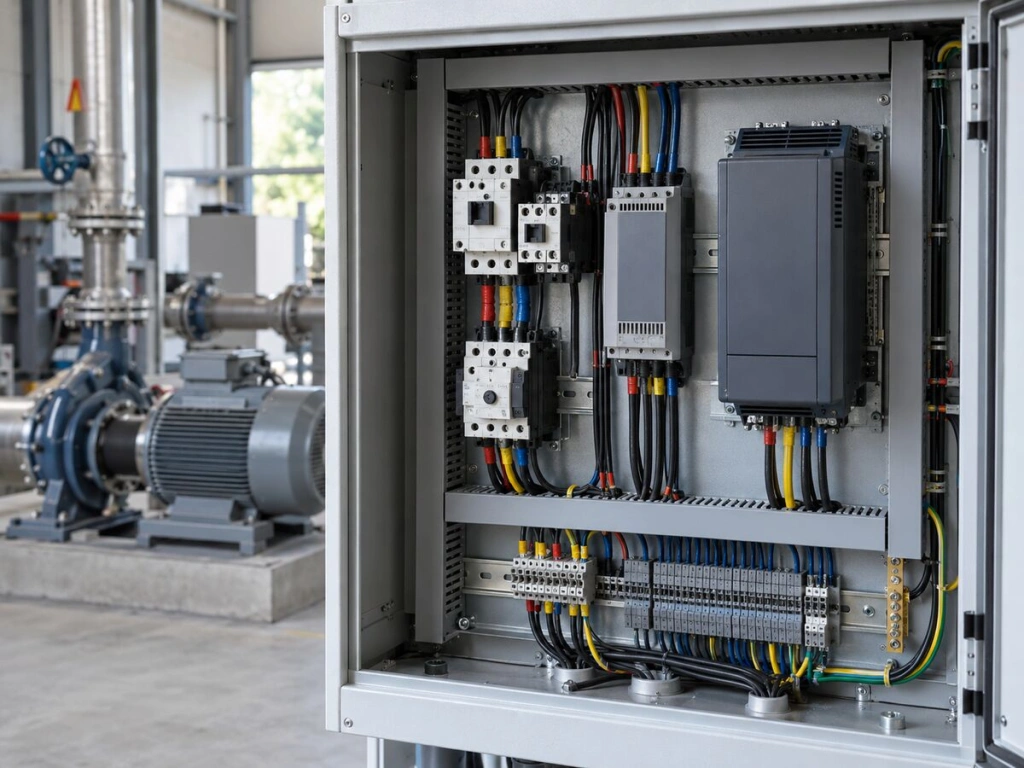

۴. روش راه‌اندازی
| روش | جریان راه‌اندازی (نسبت به نامی) | گشتاور راه‌اندازی | مناسب برای |
|---|---|---|---|
| مستقیم (DOL) | ۶ تا ۸ برابر | کامل | موتورهای کوچک، شبکهٔ قوی |
| ستاره-مثلث | حدود ۲ تا ۲٫۵ برابر (یک‌سوم DOL) | یک‌سوم | پمپ و فن با بار سبک در شروع، موتور ۴۰۰/۶۹۰ |
| سافت استارتر | قابل تنظیم، معمولاً ۲٫۵ تا ۴ برابر | کاهش‌یافته و نرم | پمپ (کاهش ضربهٔ قوچ)، فن، نوار نقاله |
| اینورتر | حدود جریان نامی | کامل از دور صفر | بار متغیر، کنترل دور، صرفهجویی |
انتخاب به ظرفیت شبکه (ترانس یا انشعاب)، نوع بار و نیاز به کنترل دور بستگی دارد. اگر روشن شدن موتور چراغ‌ها را کم‌نور میکند یا دستگاه‌های دیگر خطا می‌دهند، راه‌اندازی نرم لازم است.
۵. کلید، کنتاکتور و بیمتال
هر فیدر موتور سه کار دارد: حفاظت اتصال کوتاه، حفاظت اضافهبار و فرمان قطع و وصل.
| ترکیب | اجزا | کاربرد رایج |
|---|---|---|
| کلید حرارتی + کنتاکتور | MPCB (هر دو حفاظت) + کنتاکتور | موتورهای کوچک و متوسط تا حدود ۴۵ کیلووات؛ ساده و جمع‌وجور |
| کلید اتوماتیک یا فیوز + کنتاکتور + بیمتال | اتصال کوتاه با کلید یا فیوز aM، اضافهبار با بیمتال | موتورهای بزرگ‌تر یا وقتی MPCB در دسترس نیست |
| کلید + راه‌انداز نرم یا اینورتر | حفاظت اضافهبار داخل دستگاه | طبق دستور سازنده |
- کنتاکتور: با جریان AC-3 برابر یا بیشتر از جریان نامی موتور؛ برای کار سنگین با قطع و وصل زیاد (AC-4)، یک یا دو سایز بزرگ‌تر. ولتاژ بوبین با مدار فرمان یکی باشد.
- بیمتال یا کلید حرارتی: محدودهٔ تنظیم شامل جریان پلاک؛ تنظیم روی جریان نامی (نه بیشتر). کلاس قطع ۱۰ برای راه‌اندازی عادی، ۲۰ یا ۳۰ برای بارهای سنگین با راه‌اندازی طولانی.
- در ستاره-مثلث: بیمتال در مسیر کنتاکتور اصلی، روی حدود ۰٫۵۸ جریان نامی تنظیم میشود (جریان فاز سیم‌پیچ).
۶. حفاظت‌های تکمیلی
- رلهٔ کنترل فاز: قطع فاز، توالی اشتباه و ولتاژ کم یا زیاد؛ برای پمپ‌ها و کمپرسورها ارزان‌ترین بیمه.
- ترمیستور سیم‌پیچ (PTC) و رلهٔ آن: دمای واقعی سیم‌پیچ را می‌بیند؛ برای موتورهای با اینورتر و تهویهٔ ضعیف مهم است.
- حفاظت کار خشک پمپ: فلوتر یا الکترود سطح پایین.
- محافظ جان: برای موتورهای سیار، محیط مرطوب و پمپ‌هایی که در آب کار می‌کنند، با نوع مناسب (در اینورترها معمولاً نوع B یا طبق سازنده).
- رلهٔ حفاظت موتور الکترونیکی: برای موتورهای بزرگ و حیاتی: عدم تعادل، روتور قفل‌شده و تعداد راه‌اندازی.

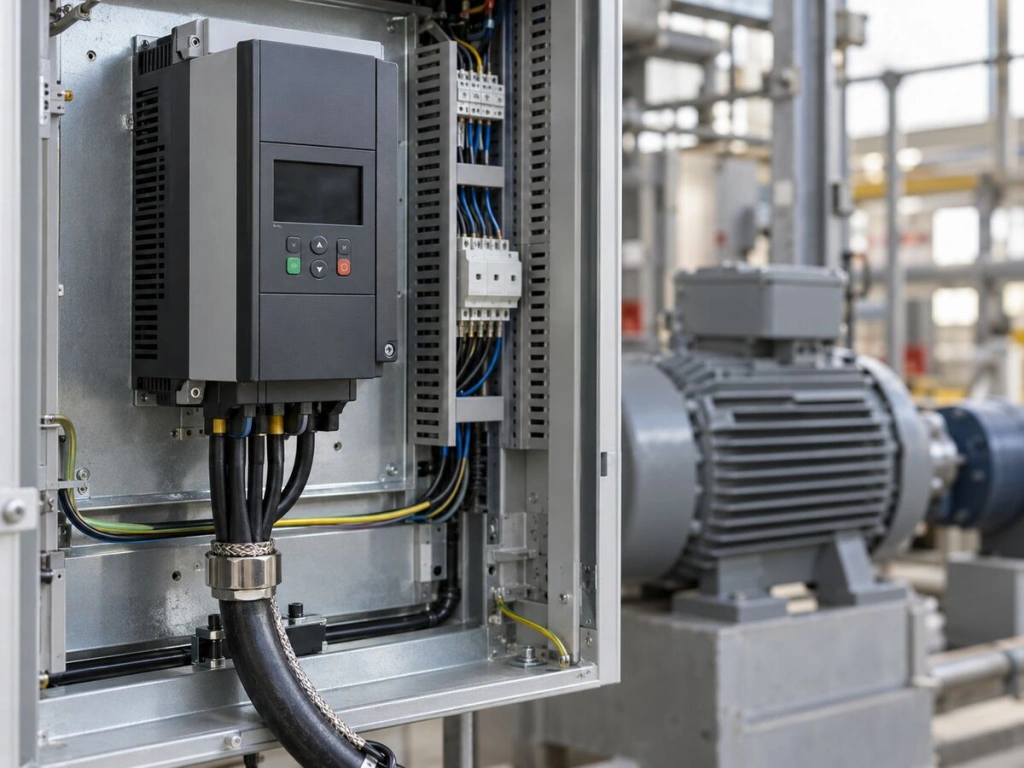

۷. موتور با اینورتر
- کلید ورودی اینورتر طبق جدول سازنده (معمولاً فیوز یا کلید اتوماتیک)؛ کنتاکتور و بیمتال جدا لازم نیست چون اینورتر حفاظت اضافهبار دارد.
- کابل موتور شیلددار، شیلد در دو سر با گلند ۳۶۰ درجه به ارت؛ کابل فرمان جدا از کابل قدرت.
- کابل‌های بلند (بیش از حدود ۵۰ تا ۱۰۰ متر بسته به مدل) فیلتر خروجی یا چوک لازم دارند.
- در دور کم، فن موتور خنک‌کاری کافی ندارد؛ برای کار طولانی در دور کم، فن جدا یا موتور بزرگ‌تر.
- اینورتر هارمونیک تولید میکند؛ چند اینورتر بزرگ روی یک ترانس نیاز به بررسی دارد.
۸. مثال کامل: پمپ ۱۵ کیلووات
پمپ سانتریفیوژ ۱۵ کیلووات، پلاک ۴۰۰/۶۹۰ ولت، جریان ۲۹ آمپر، فاصلهٔ تابلو تا پمپ ۸۰ متر روی سینی، محیط ۳۵ درجه.
| تصمیم | محاسبه یا دلیل | نتیجه |
|---|---|---|
| روش راه‌اندازی | انشعاب محدود، پمپ با بار سبک در شروع | ستاره-مثلث یا سافت استارتر |
| کابل (جریان) | ۲۹ × ۱٫۲۵ ≈ ۳۶ آمپر؛ ضریب دمای ۳۵ درجه حدود ۰٫۹۴ | ۴×۶ کافی (۴۴ × ۰٫۹۴ ≈ ۴۱ آمپر) |
| افت ولتاژ | ۱٫۷۳ × ۸۰ × ۲۹ × ۰٫۸۵ × ۰٫۰۲۲۵ ÷ ۶ ≈ ۱۲٫۸ ولت | حدود ۳٫۴٪؛ با ۴×۱۰ حدود ۲٪ |
| کابل نهایی | ستاره-مثلث دو کابل لازم دارد | دو کابل به موتور، هر کدام با حدود ۰٫۵۸ × ۲۹ ≈ ۱۷ آمپر: ۴×۴ (افت حدود ۲٫۹٪) یا ۴×۶ (حدود ۲٪)؛ با سافت استارتر یک کابل ۴×۱۰ |
| حفاظت | MPCB با محدودهٔ شامل ۲۹ A، یا کلید + بیمتال | با ستاره-مثلث بیمتال روی ۰٫۵۸ × ۲۹ ≈ ۱۷ آمپر |
| تکمیلی | پمپ | رلهٔ کنترل فاز و حفاظت کار خشک |

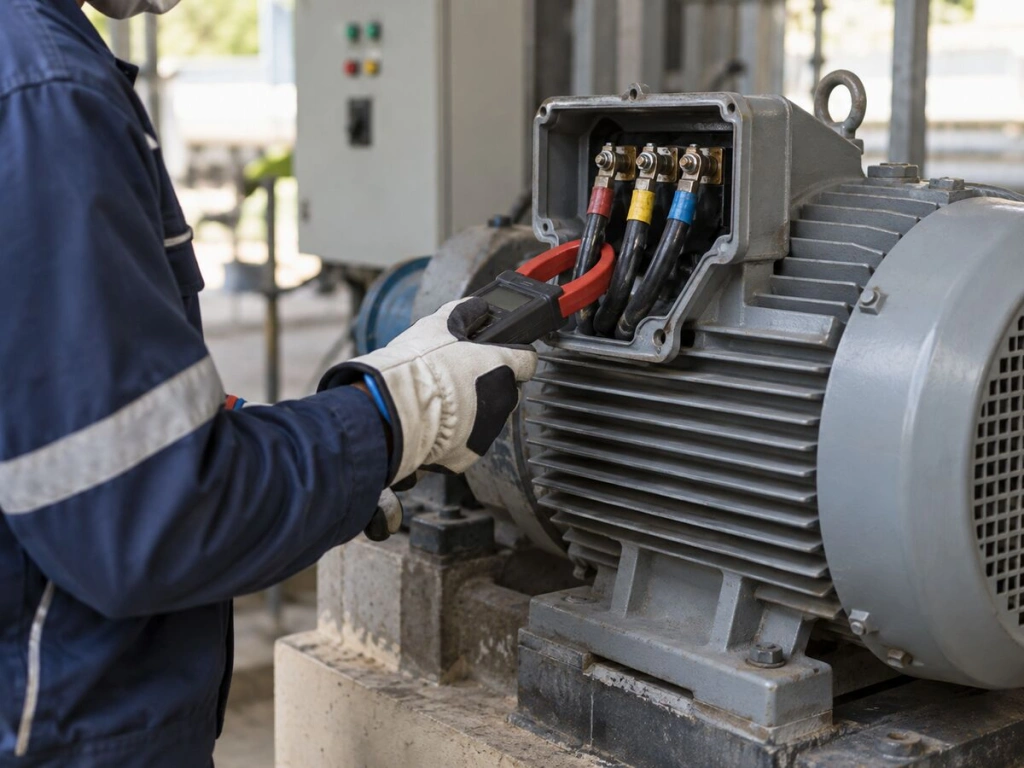

۹. عیب‌یابی سریع

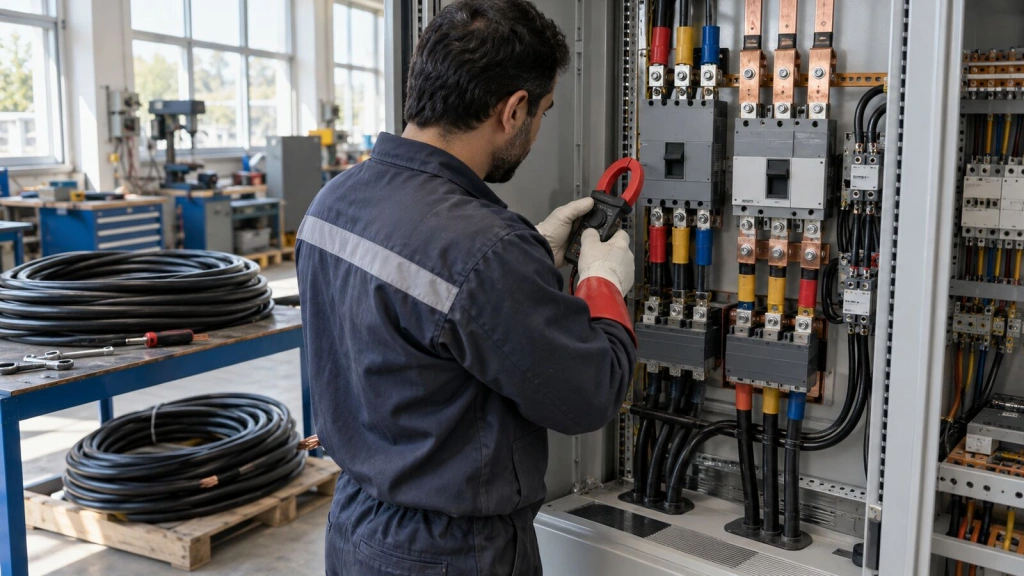

| نشانه | علت‌های محتمل | اول این را بررسی کنید |
|---|---|---|
| بیمتال قطع میکند | اضافهبار، ولتاژ کم، قطع فاز، تنظیم اشتباه | جریان سه فاز با کلمپمتر و ولتاژ ترمینال |
| موتور وزوز میکند و راه نمی‌افتد | قطع یک فاز، قفل مکانیکی | ولتاژ سه فاز در ترمینال موتور |
| موتور داغ است ولی جریان عادی | تهویهٔ ضعیف، فن شکسته، دور کم با اینورتر | پروانهٔ فن و گرد و غبار بدنه |
| جهت چرخش برعکس | توالی فاز | جابه‌جایی دو فاز در ورودی (بی‌برق) |
| کنتاکتور وزوز میکند | ولتاژ بوبین کم، کثیفی هسته | ولتاژ بوبین در لحظهٔ وصل |
| کلید ورودی لحظهٔ روشن شدن قطع میکند | جریان راه‌اندازی، کلید با منحنی نامناسب | منحنی کلید (برای موتور D یا کلید موتوری) |
۱۰. نگهداری
- ماهانه: صدا و لرزش، دمای بدنه، تمیزی پروانهٔ فن، جریان کاری.
- سالانه: تست عایق سیم‌پیچ با میگر (۵۰۰ ولت برای موتورهای فشار ضعیف)، سفتی ترمینال‌ها، وضعیت کنتاکت‌های کنتاکتور، تنظیم بیمتال.
- ثبت: جریان و مقاومت عایق را هر بار ثبت کنید؛ روند کاهش عایق قبل از سوختن موتور هشدار می‌دهد.
خرید از تک جریان
برای موتور به کلید حرارتی، کنتاکتور، بیمتال و کابل مسی نیاز دارید. توان و پلاک موتور، طول کابل و روش راه‌اندازی را بفرستید تا فهرست کامل تجهیزات را با پیش‌فاکتور دریافت کنید.
محصولات مرتبط
کنتاکتور ۴۰۰ آمپر سری PNC2 برند PNS
- واحد فروش: عدد
- ساخت: ایران
- ضمانت: ضمانت سلامت و کیفیت ساخت
- نکته انتخاب: جریان AC-3، توان موتور، ولتاژ بوبین و تعداد کنتاکت کمکی با مدار فرمان تطبیق داده شود.
کنتاکتور ۲۲۵ آمپر سری PNC2 برند PNS
- واحد فروش: عدد
- ساخت: ایران
- ضمانت: ضمانت سلامت و کیفیت ساخت
- نکته انتخاب: جریان AC-3، توان موتور، ولتاژ بوبین و تعداد کنتاکت کمکی با مدار فرمان تطبیق داده شود.
کنتاکتور توس فیوز CTF1-6511-220VAC، ۶۵ آمپر، بوبین ۲۲۰ ولت AC، توان ۳۰ کیلووات
- واحد فروش: عدد
- ساخت: ایران
- ضمانت: ضمانت سلامت و کیفیت ساخت
- نکته انتخاب: جریان AC-3، توان موتور، ولتاژ بوبین و تعداد کنتاکت کمکی با مدار فرمان تطبیق داده شود.
کلید حرارتی ۱۳ تا ۱۸ آمپر مدل PMS-25 برند PNS
- واحد فروش: عدد
- ساخت: ایران
- ضمانت: ضمانت سلامت و کیفیت ساخت
- نکته انتخاب: جریان نامی موتور باید داخل بازه تنظیم کلید باشد؛ قدرت قطع و هماهنگی حفاظتی نیز بررسی شود.
پرسش‌های پرتکرار
جریان موتور سه‌فاز را چطور حساب کنیم؟
I = P ÷ (۱٫۷۳ × U × cos φ × η)؛ برای موتورهای ۴ قطب ۴۰۰ ولت، به‌طور تقریبی هر کیلووات حدود ۲ آمپر. عدد دقیق روی پلاک موتور است.
برای موتور چه کلیدی لازم است؟
کلید حرارتی موتوری (MPCB) یا ترکیب کلید اتوماتیک/فیوز با بیمتال، بهعلاوهٔ کنتاکتور برای فرمان؛ تنظیم حرارتی برابر جریان نامی پلاک.
از چه توانی ستاره-مثلث یا سافت استارتر لازم است؟
قاعدهٔ ثابتی نیست؛ به ظرفیت ترانس یا انشعاب و نوع بار بستگی دارد. در انشعاب‌های کوچک از حدود ۵٫۵ تا ۷٫۵ کیلووات به بالا معمولاً راه‌اندازی نرم توصیه میشود.
کابل موتور را با چه جریانی انتخاب کنیم؟
با جریان نامی پلاک (و برای اطمینان حدود ۱٫۲۵ برابر آن)، ضریب‌های کاهش محل نصب و افت ولتاژ مسیر؛ برای کابل‌های بلند افت ولتاژ تعیین‌کننده است.
چرا موتور داغ میکند یا بیمتال قطع میکند؟
اضافهبار مکانیکی، ولتاژ کم یا نامتعادل، قطع یک فاز، تهویهٔ ضعیف، تنظیم اشتباه بیمتال یا راهاندازیهای پشتسرهم؛ ابتدا جریان هر سه فاز را با کلمپمتر اندازه بگیرید.
اینورتر همیشه صرفهجویی میکند؟
فقط در بارهایی که دور یا دبی آنها کم و زیاد میشود (پمپ و فن)؛ برای موتوری که همیشه با بار کامل کار میکند، صرفهجویی ناچیز است.
