راهنمای انتخاب کلید و تجهیزات حفاظتی تابلو برق: مینیاتوری، اتوماتیک، محافظ جان و حفاظت موتور
کابل و تجهیزات هر قدر هم مرغوب باشند، بدون کلید و تجهیزات حفاظتی درست امن نیستند. یک کلید کوچک‌تر از لازم بی‌دلیل قطع میکند و کار را می‌خواباند؛ یک کلید بزرگتر از لازم اجازه می‌دهد کابل داغ شود و عایقش بسوزد، و نبودِ محافظ جان یعنی خطر برق‌گرفتگی افراد. در این راهنما همهٔ کلیدهای تابلو برق را یک‌جا و به زبان ساده توضیح می‌دهیم: کلید مینیاتوری، کلید اتوماتیک (فیکس و قابل تنظیم)، کلید هوایی، محافظ جان، و تجهیزات حفاظت موتور (کلید حرارتی، کنتاکتور و بیمتال)؛ اینکه هر کدام کجا لازم است، چطور آمپرش را انتخاب کنیم و چطور با کابل هماهنگش کنیم.
- نقشهٔ کلی: کدام کلید برای چه کاری؟
- کلید مینیاتوری (MCB): پل، منحنی و آمپر
- آمپر کلید را با کابل هماهنگ کنید
- کلید اتوماتیک (MCCB): فیکس یا قابل تنظیم؟
- کلید هوایی (ACB) برای تابلوهای اصلی
- محافظ جان: حفاظت از انسان
- حفاظت و راهاندازی موتور: کلید حرارتی، کنتاکتور و بیمتال
- چیدمان یک تابلو: از کلید اصلی تا مدارها
- اشتباه‌های رایج
- چک‌لیست خرید و پیش‌فاکتور
- پرسش‌های پرتکرار
نقشهٔ کلی: کدام کلید برای چه کاری؟
| تجهیز | از چه چیزی محافظت میکند | محدودهٔ رایج | کجا |
|---|---|---|---|
| کلید مینیاتوری (MCB) | اضافهبار و اتصال کوتاه در مدارهای کوچک | ۶ تا ۶۳ آمپر | تابلو خانه، مغازه، دفتر، مدارهای فرعی کارگاه |
| کلید اتوماتیک (MCCB) | اضافهبار و اتصال کوتاه با جریان و قدرت قطع بالاتر | حدود ۳۲ تا ۸۰۰ آمپر | ورودی ساختمان، تابلوهای اصلی و فرعی صنعتی |
| کلید هوایی (ACB) | حفاظت ورودی‌های بسیار بزرگ | بالای هزار آمپر | تابلو اصلی کارخانه، پست و مجتمع‌های بزرگ |
| محافظ جان (RCCB) | برق‌گرفتگی افراد و نشتی جریان | ۲۵ تا ۶۳ آمپر، حساسیت ۳۰ میلیآمپر | هر تابلو مسکونی و تجاری، مدارهای خیس |
| کلید حرارتی (MPCB) | اضافهبار و اتصال کوتاه موتور | قابل تنظیم با جریان موتور | هر موتور سه‌فاز کوچک و متوسط |
| کنتاکتور + بیمتال | قطع و وصل موتور با فرمان + حفاظت اضافهبار | کنتاکتور ۹ تا ۶۳۰ آمپر | راهاندازی موتور، پمپ، فن و کمپرسور |
همهٔ این تجهیزات را در دستهٔ حفاظت و قطع مدار و کنترل و راهاندازی موتور در تک‌جریان پیدا می‌کنید.
کلید مینیاتوری (MCB): پل، منحنی و آمپر

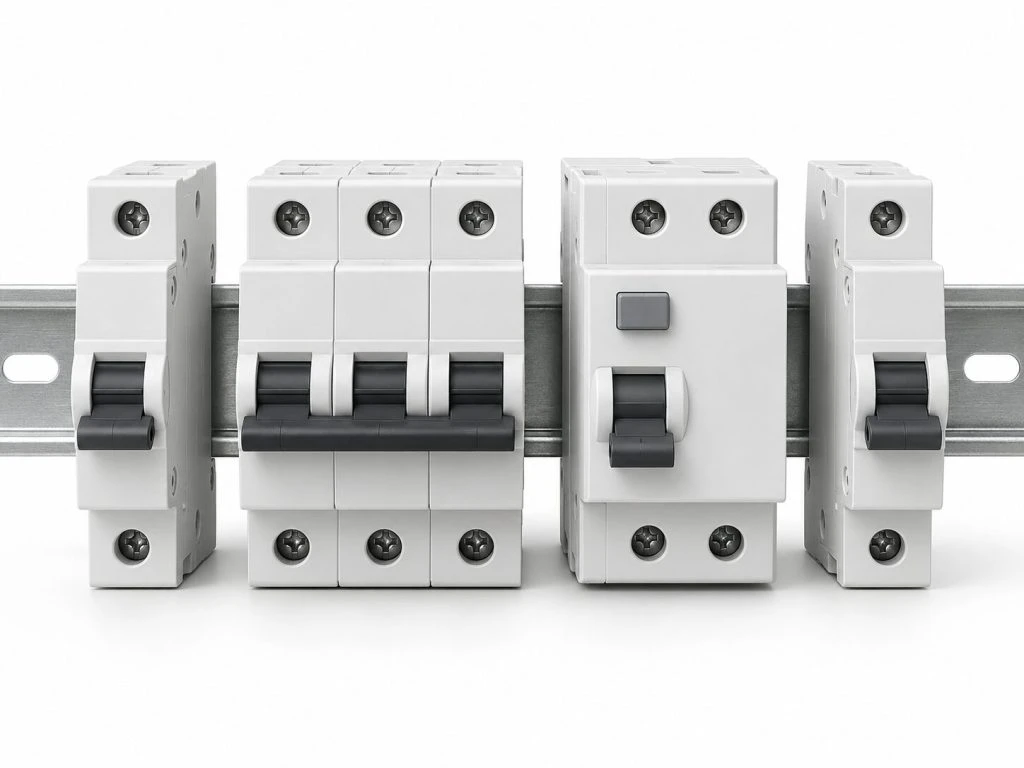

کلید مینیاتوری (که در بازار به آن «فیوز مینیاتوری» هم می‌گویند) دو بخش حفاظتی دارد: یک بخش حرارتی که در برابر اضافهبار طولانی (مثلاً روشن بودن هم‌زمان چند وسیلهٔ پرمصرف روی یک پریز) با کمی تأخیر قطع میکند، و یک بخش مغناطیسی که در اتصال کوتاه تقریباً بلافاصله قطع میکند. برای انتخاب درست سه چیز را مشخص کنید:
۱. تعداد پل
- تک‌پل: مدارهای تک‌فاز ساده (فقط فاز قطع میشود).
- تک‌پل و نول: فاز و نول را با هم قطع میکند؛ برای مدارهای تک‌فاز امن‌تر است.
- سه‌پل و سه‌پل و نول: برای مصرف‌کننده‌ها و انشعاب‌های سه‌فاز؛ هر سه فاز با هم قطع می‌شوند.
۲. منحنی قطع (B، C، D)
منحنی تعیین میکند کلید در برابر جریان لحظه‌ای چقدر «صبور» است. منحنی B برای روشنایی و مدارهای خانگی ساده است؛ منحنی C رایجترین انتخاب برای مدارهای عمومی، کولر، پمپ و موتورهای کوچک است که جریان راهاندازی بیشتری دارند؛ منحنی D برای بارهایی با جریان هجومی خیلی زیاد مثل ترانس و جوشکاری. اگر کلید هنگام روشن شدن یک دستگاه بی‌دلیل قطع میکند، ممکن است منحنی آن مناسب نباشد.
۳. آمپر نامی
آمپر کلید را بر اساس کابل انتخاب میکنند، نه فقط بر اساس مصرف‌کننده. جدول بعدی این هماهنگی را نشان می‌دهد. کلیدهای مینیاتوری AEG را در تک‌جریان از ۶ تا ۶۳ آمپر، تک‌فاز و سه‌فاز، در کلید مینیاتوری MCB ببینید.
آمپر کلید را با کابل هماهنگ کنید
قانون طلایی حفاظت این است: جریان مصرف‌کننده ≤ آمپر کلید ≤ جریان مجاز کابل. کلید باید پیش از آنکه کابل بیش از حد گرم شود، مدار را قطع کند. جدول زیر بزرگ‌ترین آمپر رایج کلید را برای سیم و کابل‌های مسی سبک (استاندارد VDE 0298-4، دمای ۳۰ درجه) نشان می‌دهد:
| سطح مقطع (mm²) | سیم تک‌رشته داخل لوله: کلید حداکثر | کابل روکشدار: کلید حداکثر |
|---|---|---|
| ۱٫۵ | ۱۰ آمپر | ۱۰ آمپر |
| ۲٫۵ | ۱۶ آمپر | ۲۰ آمپر |
| ۴ | ۲۰ آمپر | ۲۵ آمپر |
| ۶ | ۲۵ آمپر | ۳۲ آمپر |
| ۱۰ | ۳۲ آمپر | ۵۰ آمپر |
| ۱۶ | ۵۰ آمپر | ۶۳ آمپر |
| ۲۵ | ۶۳ آمپر | ۸۰ آمپر |
اگر محیط گرم است، چند کابل کنار هم‌اند یا مسیر طولانی است، کابل یک سایز بزرگتر لازم دارد. همهٔ این محاسبه‌ها، ضریب‌های اصلاح و ماشین‌حساب در راهنمای انتخاب سطح مقطع کابل آمده است.
کلید اتوماتیک (MCCB): فیکس یا قابل تنظیم؟
وقتی جریان از محدودهٔ کلید مینیاتوری بیشتر میشود (ورودی ساختمان‌ها، تابلوهای اصلی و انشعاب‌های صنعتی)، نوبت کلید اتوماتیک کمپکت است. این کلیدها جریان نامی بالاتر و مهم‌تر از آن قدرت قطع بیشتری دارند؛ یعنی می‌توانند جریانهای اتصال کوتاه بسیار بزرگ نزدیک ترانس را هم با اطمینان قطع کنند.
- کلید اتوماتیک فیکس: آمپر حفاظت حرارتی ثابت است. ساده‌تر و اقتصادی‌تر؛ مناسب جایی که بار مشخص و ثابت است.
- کلید اتوماتیک قابل تنظیم: حد اضافهبار (و در برخی مدل‌ها حد اتصال کوتاه) را میشود در یک بازه تنظیم کرد؛ مناسب جایی که بار دقیقاً معلوم نیست یا ممکن است تغییر کند، و برای هماهنگی دقیق با کابل و کلیدهای پایین‌دست.
قدرت قطع (kA): قدرت قطع کلید باید از بیشترین جریان اتصال کوتاه ممکن در محل نصب بیشتر باشد. هرچه تابلو به ترانس نزدیک‌تر باشد، این جریان بزرگتر است؛ برای تابلوهای اصلی حتماً با طراح برق مشورت کنید. در تک‌جریان کلیدهای اتوماتیک سه‌پل PNS را در دو سری فیکس (PNMF) و قابل تنظیم (PNMA) از ۳۲ تا ۸۰۰ آمپر می‌بینید. برای آشنایی بیشتر، مقالهٔ کلید اتوماتیک چیست؟ راهنمای انتخاب MCCB و ACB را بخوانید.
کلید هوایی (ACB) برای تابلوهای اصلی
برای ورودی‌های بسیار بزرگ (معمولاً بالای هزار آمپر) مثل تابلو اصلی کارخانه‌ها و مجتمع‌های بزرگ، کلید هوایی استفاده میشود. این کلیدها قدرت قطع بسیار بالا، تنظیمات حفاظتی دقیق و در مدل‌های موتوردار امکان قطع و وصل از راه دور دارند. کلیدهای هوایی سه‌پل موتوردار سری PNA (برند PNS) در تک‌جریان از ۱۶۰۰ تا ۲۵۰۰ آمپر عرضه می‌شوند. انتخاب کلید هوایی همیشه باید بر اساس طراحی مهندسی تابلو انجام شود.
محافظ جان: حفاظت از انسان
کلید مینیاتوری و اتوماتیک از کابل محافظت میکنند، نه از انسان. جریانی که از بدن انسان می‌گذرد آن‌قدر کوچک است که این کلیدها اصلاً آن را حس نمی‌کنند. کلید محافظ جان اختلاف جریان رفت و برگشت را می‌سنجد و اگر بخشی از جریان به زمین (یا از بدن کسی) نشت کند، در کسری از ثانیه مدار را قطع میکند.
- حساسیت ۳۰ میلیآمپر برای حفاظت افراد؛ برای پریزها، حمام، آشپزخانه، فضای باز و مدارهای خیس ضروری است.
- محافظ جان در برابر اضافهبار حفاظت نمی‌کند؛ پس همیشه همراه کلید مینیاتوری استفاده میشود و آمپر نامی آن باید از کلید جلوی خود کمتر نباشد.
- ماهی یک بار دکمهٔ تست آن را بزنید تا از سالم بودنش مطمئن شوید.
محافظ جان AEG در اندازه‌های ۲۵ و ۳۲ آمپر در تک‌جریان موجود است.
حفاظت و راهاندازی موتور: کلید حرارتی، کنتاکتور و بیمتال
موتورها هنگام راهاندازی چند برابر جریان نامی می‌کشند و اگر یک فاز قطع شود یا موتور زیر بار گیر کند، به سرعت داغ می‌شوند. برای همین حفاظت موتور دو راه رایج دارد:
- کلید حرارتی (MPCB): یک کلید با بازهٔ قابل تنظیم که هم اتصال کوتاه و هم اضافهبار موتور را حفاظت میکند. آن را روی جریان پلاک موتور تنظیم کنید. ساده و کم‌جا؛ مناسب موتورهای کوچک و متوسط. کلیدهای حرارتی سری PMS-25 برند PNS در بازه‌های مختلف در تک‌جریان هست.
- کنتاکتور + بیمتال (رلهٔ حرارتی): کنتاکتور موتور را با فرمان (شستی، تایمر، کنترلر یا اتوماسیون) قطع و وصل میکند و بیمتال در برابر اضافهبار از آن محافظت میکند؛ جلوی این مجموعه هم یک کلید برای اتصال کوتاه لازم است. برای موتورهایی که مرتب خاموش و روشن می‌شوند یا فرمان از راه دور دارند، این روش استاندارد است. کنتاکتورهای PNS (سری PNC از ۹ تا ۹۵ و سری PNC2 از ۱۱۵ تا ۶۳۰ آمپر)، کنتاکتورهای توس فیوز و بی‌متال‌های سری PNR در تک‌جریان موجودند.
جریان تقریبی موتورهای سه‌فاز ۳۸۰ ولت (موتور چهارقطب، بار کامل) برای انتخاب اولیه:
| توان موتور | ۱٫۵ kW | ۲٫۲ kW | ۴ kW | ۵٫۵ kW | ۷٫۵ kW | ۱۱ kW | ۱۵ kW | ۲۲ kW | ۳۰ kW |
|---|---|---|---|---|---|---|---|---|---|
| جریان تقریبی | ۳٫۵ A | ۵ A | ۸٫۵ A | ۱۱٫۵ A | ۱۵٫۵ A | ۲۲ A | ۲۹ A | ۴۲ A | ۵۷ A |
عدد دقیق را همیشه از پلاک موتور بخوانید. کنتاکتور را طوری انتخاب کنید که جریان نامی آن در کار موتوری (AC-3) از جریان موتور بیشتر باشد، و بازهٔ بیمتال یا کلید حرارتی جریان پلاک موتور را در بر بگیرد.
چیدمان یک تابلو: از کلید اصلی تا مدارها
تابلو یک واحد مسکونی یا مغازه: یک کلید اصلی (مینیاتوری دوپل یا سه‌پل، یا کلید اتوماتیک کوچک) ← محافظ جان ۳۰ میلیآمپر ← کلیدهای مینیاتوری جدا برای روشنایی (۱۰ آمپر)، پریزها (۱۶ آمپر) و مصرف‌کننده‌های پرمصرف مثل کولر و آب‌گرمکن.
تابلو صنعتی: کلید هوایی یا اتوماتیک اصلی ← کلیدهای اتوماتیک برای هر انشعاب ← برای هر موتور یک کلید حرارتی یا مجموعهٔ کنتاکتور و بیمتال، و برای مدارهای روشنایی و پریز کلید مینیاتوری و محافظ جان.
هماهنگی (سلکتیویته): کلیدهای بالادست باید بزرگتر و کندتر از پایین‌دست باشند تا اگر در یک مدار خطا رخ داد، فقط همان مدار قطع شود و کل تابلو خاموش نشود.
اشتباه‌های رایج
- بزرگ کردن کلید برای اینکه «نپرد»: کلید قطع میکند چون مدار بیش از توانش بار دارد؛ کلید بزرگتر فقط کابل را در خطر می‌گذارد.
- نداشتن محافظ جان در مدارهای پریز و فضاهای خیس.
- انتخاب منحنی B برای موتور یا کمپرسور و قطع شدن بی‌دلیل هنگام راهاندازی.
- قدرت قطع ناکافی برای کلیدهای نزدیک ترانس.
- تنظیم نکردن بیمتال یا کلید حرارتی روی جریان پلاک موتور.
- کابل نازک‌تر از کلید؛ همیشه از جدول هماهنگی بالا استفاده کنید.
چک‌لیست خرید و پیش‌فاکتور
- برای هر مدار: جریان مصرف‌کننده، سطح مقطع کابل و نوع بار (روشنایی، پریز، موتور).
- تعداد پل‌ها (تک‌پل، تک‌پل و نول، سه‌پل)، منحنی (B یا C) و آمپر.
- برای کلید اتوماتیک: فیکس یا قابل تنظیم، و قدرت قطع لازم.
- برای موتورها: توان و جریان پلاک، روش راهاندازی (کلید حرارتی یا کنتاکتور و بیمتال).
- محافظ جان برای مدارهای پریز و فضاهای خیس.
فهرست کلیدها، کنتاکتورها و کابل‌ها را بفرستید؛ قیمت روز، موجودی و پیش‌فاکتور رسمی را برایتان آماده می‌کنیم.
پرسش‌های پرتکرار
فرق کلید مینیاتوری و کلید اتوماتیک چیست؟
هر دو در برابر اضافهبار و اتصال کوتاه حفاظت میکنند. کلید مینیاتوری برای جریانهای کوچک (معمولاً تا ۶۳ آمپر) و مدارهای فرعی است؛ کلید اتوماتیک (MCCB) جریان نامی و قدرت قطع بیشتری دارد و برای ورودی ساختمان و تابلوهای اصلی و صنعتی به کار میرود.
برای سیم ۲٫۵ چه کلیدی بگذاریم؟
برای سیم تکرشتهٔ ۲٫۵ داخل لوله، رایجترین انتخاب کلید مینیاتوری ۱۶ آمپر است. برای کابل روکشدار ۲٫۵ حداکثر ۲۰ آمپر مجاز است.
محافظ جان چند میلیآمپر باشد؟
برای حفاظت افراد، ۳۰ میلیآمپر. حساسیتهای بیشتر (مثل ۳۰۰ میلیآمپر) برای حفاظت در برابر آتشسوزی ناشی از نشتی در مدارهای بزرگ به کار میروند، نه حفاظت جان.
منحنی B بهتر است یا C؟
هیچکدام مطلقاً بهتر نیست. B برای روشنایی و مدارهای ساده و C برای مدارهای عمومی و بارهایی با جریان راهاندازی (موتور، کمپرسور، کولر) مناسب است.
برای موتور کلید حرارتی بگیرم یا کنتاکتور و بیمتال؟
اگر موتور فقط با دست روشن و خاموش میشود، کلید حرارتی سادهترین راه است. اگر فرمان از شستی، تایمر، کنترلر یا اتوماسیون میآید یا موتور مرتب قطع و وصل میشود، کنتاکتور و بیمتال (بههمراه کلید حفاظت اتصال کوتاه) لازم است.
چرا کلید بدون دلیل قطع میکند؟
شایعترین علتها: بار بیش از ظرفیت مدار، منحنی نامناسب برای بارهای راهاندازی، اتصال شل که داغ میکند، یا نشتی جریان (برای محافظ جان). کلید را بزرگتر نکنید؛ علت را پیدا کنید.
این راهنما برای انتخاب اولیه و برآورد خرید است. اعداد جدول‌ها تقریبی و برای شرایط استاندارد هستند. طراحی تابلوهای اصلی، انتخاب قدرت قطع و هماهنگی حفاظتی باید توسط مهندس برق انجام شود.
